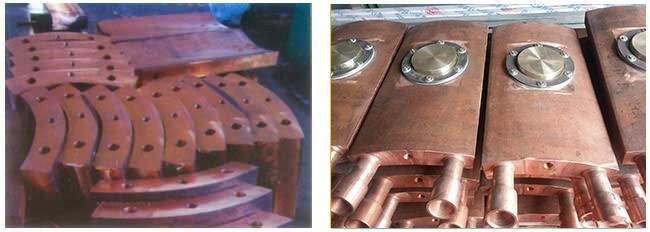

鍛造銅瓦是礦熱爐電極系統(tǒng)的重要導(dǎo)電部件，其主要作用是傳遞三相電極電流。每臺礦熱爐在線使用30臺，其生命周期與制造質(zhì)量和生產(chǎn)操作密切相關(guān)。延長銅瓦的使用壽命可以有效減少礦熱爐的停爐時間，提高作業(yè)率。本期新聞資訊，小編將會為大家介紹鍛造銅瓦的常見故障和原因。
　　1、鍛造銅瓦加工技術(shù)差
　　底部插頭焊接不牢固。在4001000的高溫下工作時，底塞容易因水壓高、燒底而脫落泄漏。這樣的故障總共有5個。
　　針對這種情況，故障，技術(shù)人員結(jié)合銅瓦結(jié)構(gòu)，提出底部堵頭應(yīng)采用螺紋連接和焊接鋼筋保護，防止底部堵頭脫落和泄漏。通過上述措施，完全避免了底塞脫落和漏故障。
　　2、冷卻系統(tǒng)不好
　　斷水缺水往往會使銅瓦在高溫下使用時燒壞。鍛造銅瓦長期在高溫環(huán)境下工作。為了延長其使用壽命，需要在銅瓦內(nèi)用水冷卻。冷卻系統(tǒng)的質(zhì)量直接影響銅瓦的使用壽命。據(jù)統(tǒng)計分析，斷水缺水造成的銅瓦燒損約占故障總量的20%左右，因此，銅瓦冷卻條件較好，水管應(yīng)暢通。同時，冷卻水溫度的變化對銅瓦的溫度和應(yīng)力影響不大。冷卻水流速對銅瓦的溫度和應(yīng)力有明顯的影響。冷卻水流速越高，銅瓦表面溫度越低，但同時銅瓦表面應(yīng)力也迅速變大，一般控制在2.5m/s以內(nèi)，水溫高于70C時，容易汽化產(chǎn)生氣阻。水溫一般不高于60。新銅瓦上線安裝前，需要進行水壓試驗，水管暢通不透水，經(jīng)檢查合格后方可投入使用。
　　3、鍛造銅瓦的結(jié)構(gòu)缺陷
　　銅瓦內(nèi)側(cè)的上緣成直角。由于電極外殼焊接質(zhì)量不好，如果打磨不平整，很容易卡在電極外殼凸起部分和銅瓦上緣之間，導(dǎo)致銅瓦吊耳斷裂，銅瓦滑落。
　　吊耳是連接銅瓦的鑰匙。一旦發(fā)生卷曲堆積，巨大的作用力會使吊耳斷裂，導(dǎo)致銅瓦滑落。故障約占故障銅瓦的30%。焊條過燒，電極外殼焊接質(zhì)量差，如焊縫不光滑，壓環(huán)壓力過大，會造成銅瓦滑落。
　　從鍛造銅瓦體結(jié)構(gòu)上看，銅瓦內(nèi)側(cè)上緣直接變成10毫米倒角，使凸起平滑過渡，防止銅瓦因卡死而滑落。電極外殼改進方面，電極外殼鋼板厚度增加，電極直徑1250mm、1300mm，外殼厚度S由2.5mm增加到3mm將電極外殼下端的膠帶開口厚度增加到4毫米，以增加電極外殼的剛性。加強電極外殼焊接質(zhì)量管理，每班組織人員進行電極外殼焊接質(zhì)量檢查驗收，確保電極外殼焊縫飽滿、平整。焊接后，需要進行拋光，以去除凸起和焊接飛濺物，確保外觀光滑。加強電極管理和控制，均勻壓放，防止電極燒傷，造成電極外殼卷曲。
　　4、生產(chǎn)操作的影響

　　電極燒壞，鍛造銅瓦與電極接觸不良，因捅火現(xiàn)象損壞銅瓦。電極烘烤時，銅瓦上方的電極外殼(鐵殼)開裂，放出少量電極糊。烘烤后，電極與銅瓦間隙不光滑，導(dǎo)致接觸不良，打火。當電極軟或硬斷裂時。未及時停電，在折斷處產(chǎn)生電弧而燒損銅瓦;電極過短，銅瓦經(jīng)常接觸紅料層而燒壞。在帶電時下放電極操作，如銅瓦與電極松開的情況進行是十分危險的，常常因此而打壞銅瓦。

　　以上就是鍛造銅瓦出現(xiàn)常見故障和原因。它不僅可以用來裝飾房子，而且由于材料的原始性能，可以廣泛應(yīng)用并成功地應(yīng)用于電器中。因此，一般來說，這種銅瓦在日常生活中的作用還是比較大的。
小編：Chihiro
