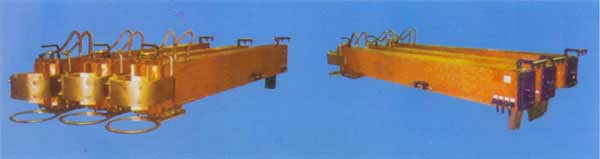

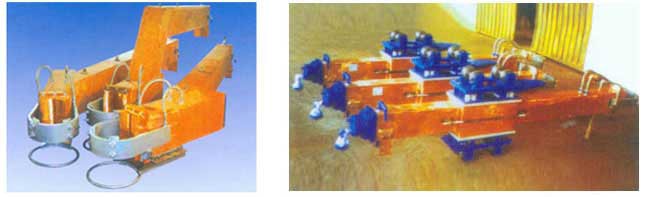

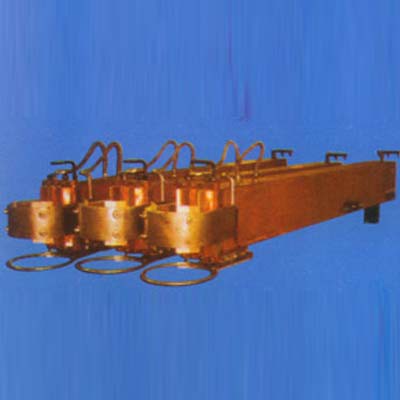

30t功率導電橫臂                                                                             小車式導電橫臂

說明：

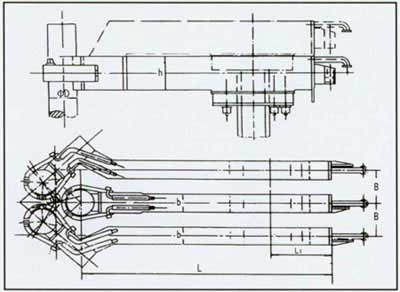

       1、導電橫臂供水，回水由設計確定進出水管尺寸，也可按用戶要求于水冷電纜串聯使用；   2、電極分布圓中所列尺寸為本裝置可以提供的分布圓尺寸；   3、新設計電弧爐，鋼包爐可按用戶要求提供導電橫臂；定貨時請?zhí)峁?br />        a、橫臂長度L及L1尺寸；
       b、立柱間中心距尺寸B；
       C、電極直徑φD及電極分布圓尺φDCP；
       d、電極橫臂改造前重量(如已具備水冷卻，應包括冷卻水重量)；
       e、橫臂與電極立柱聯結形式及尺寸；
       f、提供氣、水、水基、油、水乙二醇的實際可用壓力；
       g、注明復合板材質一銅鋼，鋁鋼。

單臂式導電橫臂

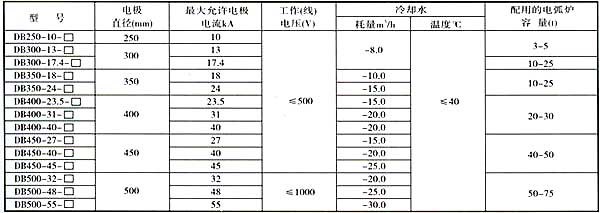

導電橫臂基本參數表

注：1.電極臂長度與電極柱的連接方式按供需雙方協議進行。
      2.型號的項目只供能考，制作是按合同規定。
